Di era digital yang semakin berkembang, konektivitas jaringan yang andal dan efisien menjadi kunci untuk kesuksesan bisnis. Di tengah persaingan yang ketat, bisnis perlu memastikan bahwa infrastruktur IT mereka dapat mendukung pertukaran data yang lancar dan efektif.
Dalam konteks ini, patch panel menjadi salah satu komponen penting yang memberikan fondasi yang kuat bagi konektivitas jaringan yang andal. Patch panel berperan sebagai titik pusat dalam manajemen kabel jaringan, menyediakan solusi yang efektif dan fleksibel untuk mengatur dan mengelola kabel dari berbagai perangkat jaringan.
Lantas, apa itu patch panel? Simak selengkapnya di artikel berikut.
Apa itu Patch Panel?
Patch panel adalah hardware yang digunakan dalam jaringan komputer untuk mengatur dan mengelola kabel jaringan. Fungsi utama patch panel adalah sebagai titik sentral yang memungkinkan koneksi antara berbagai perangkat jaringan dengan kabel yang terorganisir dengan rapi. Patch panel biasanya dipasang dalam rak server atau kabinet jaringan dan terdiri dari sejumlah port yang memungkinkan koneksi cepat dan mudah antara kabel yang masuk dan keluar.
Secara umum, patch panel memiliki beberapa karakteristik utama:
Port Konektor
Dilengkapi dengan sejumlah port konektor yang biasanya berjumlah puluhan atau bahkan ratusan. Setiap port ini berfungsi sebagai titik sambung untuk kabel jaringan.
Kabel Masuk dan Keluar
Kabel dari perangkat seperti komputer, server, atau perangkat jaringan lainnya dicolokkan ke port di patch panel. Dari sini, kabel patch (patch cord) menghubungkan port ini ke perangkat lain seperti switch atau router.
Organisasi Kabel
Membantu mengorganisir kabel dengan rapi. Kabel yang dicolokkan ke patch panel dapat dengan mudah diidentifikasi dan dilacak, sehingga memudahkan manajemen dan pemeliharaan jaringan.
Fleksibilitas Koneksi
Dengan mudah mengubah, menambah, atau memindahkan koneksi jaringan tanpa harus mengganti kabel secara keseluruhan.
Bagaimana Cara Kerja Patch Panel?
Patch panel bekerja dengan cara menyediakan titik hubung terorganisir antara kabel jaringan dari berbagai perangkat dalam suatu jaringan. Berikut adalah penjelasan lebih detail tentang cara kerjanya:
Kabel dari Perangkat Jaringan Masuk ke Patch Panel:
Kabel dari berbagai perangkat jaringan seperti komputer, server, dan perangkat lainnya (misalnya, printer atau kamera IP) dicolokkan ke port yang sesuai di patch panel. Kabel-kabel ini biasanya adalah kabel twisted pair untuk jaringan Ethernet (seperti kabel Cat5e, Cat6) atau kabel serat optik untuk jaringan berkecepatan tinggi.
Koneksi di Patch Panel
Patch panel memiliki sejumlah port RJ45 (untuk kabel tembaga) atau port fiber (untuk kabel serat optik). Setiap port di patch panel berfungsi sebagai titik terminasi untuk kabel yang datang dari perangkat jaringan.
Hubungkan ke Perangkat Jaringan Melalui Patch Cord
Setelah kabel dari perangkat jaringan terhubung ke patch panel, kabel patch (dikenal juga sebagai patch cord atau patch cable) digunakan untuk menghubungkan port di patch panel ke port di perangkat jaringan lain, seperti switch atau router.
Organisasi dan Manajemen Kabel
Memudahkan organisasi dan manajemen kabel jaringan. Dengan adanya label atau kode warna, setiap kabel dapat diidentifikasi dengan mudah, memudahkan proses pemeliharaan dan troubleshooting.
Pemeliharaan dan Troubleshooting
Ketika ada masalah jaringan, patch panel memudahkan identifikasi dan pemecahan masalah. Anda dapat dengan cepat mengidentifikasi kabel mana yang terhubung ke perangkat tertentu dan memeriksa koneksi tersebut.
Fleksibilitas dalam Penambahan dan Perubahan Koneksi
Jika ada kebutuhan untuk menambah atau memindahkan perangkat dalam jaringan, Anda hanya perlu menghubungkan kabel baru ke port yang tersedia di patch panel dan mengatur ulang patch cord sesuai kebutuhan.
Jenis-jenis Patch Panel
Patch panel tersedia dalam berbagai jenis, yang masing-masing dirancang untuk memenuhi kebutuhan spesifik berdasarkan jenis kabel dan lingkungan penggunaannya. Berikut adalah beberapa jenis patch panel yang umum digunakan:
1. Berdasarkan Jenis Kabel
a. Patch Panel Tembaga (Copper Patch Panel)
- Cat5e: Mendukung kecepatan jaringan hingga 1 Gbps
- Cat6: Mendukung kecepatan jaringan hingga 10 Gbps pada jarak tertentu
- Cat6a: Mendukung kecepatan jaringan hingga 10 Gbps dengan kinerja yang lebih baik pada jarak yang lebih panjang dibandingkan dengan Cat6
- Cat7: Dirancang untuk mendukung kecepatan hingga 10 Gbps dan memiliki perlindungan EMI (gangguan elektromagnetik) yang lebih baik
b. Patch Panel Serat Optik (Fiber Optic Patch Panel)
Patch panel ini digunakan untuk kabel fiber optic, yang umumnya digunakan dalam jaringan berkecepatan tinggi dan jarak jauh. Jenis kabel serat optik yang didukung termasuk:
- Single-mode fiber (SMF): Digunakan untuk transmisi jarak jauh
- Multi-mode fiber (MMF): Digunakan untuk transmisi jarak pendek hingga menengah
2. Berdasarkan Shielding
a. Shielded Patch Panel
Dirancang untuk mengurangi gangguan elektromagnetik (EMI) dan crosstalk. Biasanya digunakan dalam lingkungan dengan banyak gangguan elektromagnetik, seperti pabrik atau fasilitas industri.
b. Unshielded Patch Panel
Digunakan dalam lingkungan yang relatif bersih dari gangguan elektromagnetik. Solusi ini lebih umum digunakan di kantor dan data center.
3. Berdasarkan Fleksibilitas dan Konfigurasi
a. Modular Patch Panel
Memungkinkan pengguna untuk mengganti port individu atau modul, memberikan fleksibilitas tinggi dalam pengaturan jaringan. Modul dapat berupa port RJ45, port fiber, atau kombinasi keduanya.
b. Fixed Patch Panel
Memiliki port yang terpasang permanen dan tidak dapat diubah. Biasanya lebih ekonomis dibandingkan dengan modular patch panel tetapi kurang fleksibel.
4. Berdasarkan Ukuran dan Kapasitas
a. 24-port Patch Panel
Dengan 24 port adalah pilihan umum yang menyediakan cukup koneksi untuk jaringan ukuran kecil hingga menengah.
b. 48-port Patch Panel
Menawarkan lebih banyak port dan cocok untuk jaringan yang lebih besar atau data center.
c. 96-port Patch Panel
Untuk lingkungan jaringan yang sangat besar, patch panel dengan 96 port atau lebih bisa digunakan untuk mengakomodasi kebutuhan konektivitas yang tinggi.
5. Berdasarkan Standar Pemasangan
a. Rack-mounted Patch Panel
Dirancang untuk dipasang di rak server standar 19 inci. Ini yang paling umum digunakan dalam data center dan ruang server.
b. Wall-mounted Patch Panel
Patch panel ini dipasang di dinding dan sering digunakan di lokasi yang tidak memerlukan rak server, seperti kantor kecil atau ruang telekomunikasi.
Mengapa Bisnis Membutuhkan Patch Panel?
Patch panel menjadi salah satu perangkat kunci dalam infrastruktur jaringan yang memainkan peran penting dalam memastikan kehandalan dan keteraturan kabel.
Pertama-tama, patch panel menyediakan solusi yang efektif dan fleksibel untuk manajemen kabel jaringan. Dengan menyediakan titik pusat untuk mengorganisir kabel dari perangkat jaringan seperti komputer, switch, dan router, patch panel membantu menjaga kebersihan dan keteraturan ruang server atau data center.
Selain itu, patch panel memberikan fleksibilitas yang sangat dibutuhkan dalam koneksi jaringan. Bisnis sering kali dihadapkan pada kebutuhan untuk menambah, memindahkan, atau mengubah koneksi jaringan sesuai dengan perubahan kebutuhan operasional. Dengan menggunakan patch panel, proses ini dapat dilakukan tanpa harus mengganggu perangkat aktif seperti switch atau router.
Terakhir, patch panel memberikan solusi yang andal dan terpercaya untuk bisnis. Sebagai contoh, solusi seperti Furukawa 24 Port Cat.6 Gigalan Modular Patch Panel menawarkan kualitas yang terjamin dan performa yang unggul dalam manajemen kabel. Dengan menggunakan patch panel berkualitas, bisnis dapat memastikan bahwa jaringan mereka tetap andal dan terorganisir dengan baik.

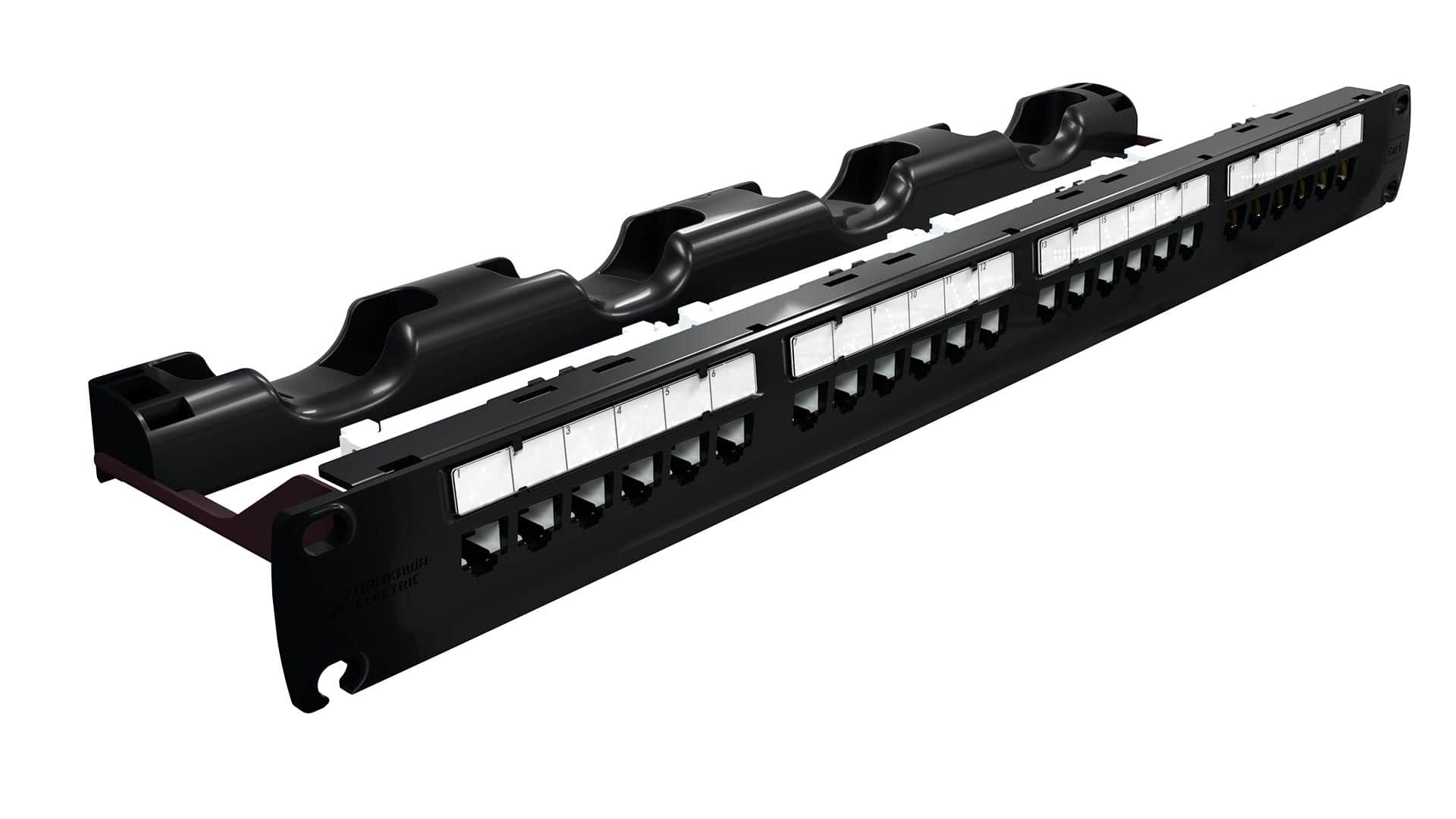

Furukawa 24 Port Cat.6 Gigalan Modular Patch Panel
Furukawa 24 Port Cat.6 Gigalan Modular Patch Panel adalah perangkat khusus yang dirancang untuk mengatur dan mengelola koneksi kabel dalam lingkungan jaringan dan telekomunikasi. Dengan 24 port yang tersedia, patch panel ini mendukung transfer data pada kecepatan tinggi sesuai dengan standar Category 6 (Cat.6), memungkinkan kinerja jaringan andal dan efisien.
Desain modularnya memungkinkan fleksibilitas dalam mengatur dan mengubah konektivitas jaringan sesuai kebutuhan. Dengan kemampuan ini, patch panel dapat atasi tantangan kompleksitas kabelisasi, memudahkan koneksi dan pemutusan, serta memfasilitasi perluasan dan perubahan jaringan dengan lebih mudah.
Tidak hanya sebagai physical device, Furukawa 24 Port Cat.6 Gigalan Modular Patch Panel bantu ciptakan struktur yang tertata rapi dalam infrastruktur jaringan, memastikan keandalan, efisiensi, serta kemudahan manajemen koneksi dan perangkat.
6 Fitur Furukawa 24 Port Cat.6 Gigalan Modular Patch Panel
Berikut enam fitur terbaik Furukawa 24 Port Cat.6 Gigalan Modular Patch Panel.
1. 24 Port
Memungkinkan koneksi hingga 24 kabel jaringan Cat.6 sehingga hadirkan fleksibilitas dan kapasitas cukup untuk menghubungkan berbagai device.
2. Cat.6 Gigalan Support
Dukung kinerja jaringan gigabit ethernet dengan kecepatan transmisi data tinggi dan andal.
3. Desain Modular
Hadirkan konektivitas mudah dan cepat untuk menambah, mengganti, atau mengatur ulang konektor sesuai kebutuhan tanpa mengganti seluruh panel.
4. Manajemen Kabel Efisien
Organisir kabel dengan baik untuk cegah kekusutan dan kekacauan kabel dalam mempertahankan tampilan yang teratur serta mudahkan maintenance.
5. Instalasi Mudah
Permudah proses instalasi dengan fitur pemasangan sekrup pada rak.
6. Durabilitas Tinggi
Menggunakan material berkualitas untuk daya tahan dan kinerja konsisten dalam jangka panjang.
Manfaat Furukawa 24 Port Cat.6 Gigalan Modular Patch Panel Bagi Jaringan Bisnis
Selain membantu Anda mengelola kabel jaringan dengan rapi, berikut empat manfaat lain dari Furukawa 24 Port Cat.6 Gigalan Modular Patch Panel.
1. Pengaturan Kabel Tertata
Hadirkan infrastruktur jaringan terorganisir dan mudah dikelola dengan menjaga keteraturan kabel berjumlah besar. Ciptakan citra perusahaan yang teratur dan efisien.
2. Konektivitas Fleksibel di Lingkungan Bisnis
Kemudahan menambah, mengubah, atau memindahkan hardware jaringan sesuai dengan kebutuhan tanpa mengganggu keteraturan kabel yang sudah ada.
3. Manajemen Terpusat Efisien
Manajemen koneksi terpusat untuk kurangi kerumitan maintenance dan penanganan masalah. Hal ini memungkinkan tim IT dapat cepat mengidentifikasi masalah, melakukan perubahan konfigurasi, dan maintenance rutin dengan efisiensi tinggi.
4. Peningkatan Efisiensi Data Center dan LAN
Hadirkan fondasi LAN yang kuat untuk optimalkan koneksi antara berbagai device seperti komputer, dan printer. Ini bantu percepat aliran informasi serta mengelola jaringan koneksi yang kompleks antara server, switch, dan hardware lainnya.
Baca Juga: Pengertian, Fungsi, dan Manfaat UTP Cable Bagi Infrastruktur Jaringan Bisnis
Pelajari Furukawa Patch Panel Lebih Lanjut di XDC
Saatnya hadirkan manajemen kabel jaringan yang andal dan efisien untuk bisnis Anda dengan solusi Furukawa 24 Port Cat.6 Gigalan Modular Patch Panel.
XDC Indonesia sebagai authorized advanced partner Furukawa memiliki tim profesional dan tersertifikasi yang siap membantu Anda melewati setiap proses, mulai dari konsultasi hingga dukungan after sales untuk menghasilkan koneksi fiber optik yang kuat dan andal.
Dapatkan solusi Furukawa 24 Port Cat.6 Gigalan Modular Patch Panel dari XDC Indonesia sekarang dengan menghubungi kami lebih lanjut di link berikut.
