Tahukah Anda bahwa Optical Termination Box (OTB) adalah salah satu komponen kecil tapi krusial dalam sistem fiber optik? Seperti diketahui bahwa jaringan fiber optik menjadi tulang punggung komunikasi modern di era digital. Kecepatan tinggi dan kestabilannya dalam mentransmisikan data membuatnya menjadi pilihan utama untuk infrastruktur jaringan.
Untuk menjaga stabilitas, keamanan, dan efisiensi jaringan, OTB memiliki peran besar yang bertindak sebagai penghubung dan pelindung bagi kabel serat optik. OTB juga berperan dalam mencegah gangguan eksternal yang dapat menurunkan kualitas sinyal. Mari kita telusuri lebih lanjut apa saja fungsi OTB, cara kerja, serta mengapa perangkat ini sangat penting dalam ekosistem jaringan fiber optik!
Apa itu Optical Termination Box (OTB)?
Optical Termination Box (OTB) atau terminal optik adalah perangkat yang menghubungkan serat optik ke peralatan telekomunikasi seperti router dan switch. Media transmisi yang banyak dikenal terdiri dari dua jenis, yakni optik dan tembaga.
Dibandingkan tembaga, serat optik memiliki keunggulan dalam pengiriman sinyal yang sangat cepat dan dapat membawa kapasitas lebih besar untuk kelancaran dan transfer data. Kendati komponennya berukuran kecil, OTB memiliki peran signifikan untuk menghubungkan kabel serat optik indoor, outdoor, dan patchcord karena dapat dipasang di dinding hingga tiang.
Sebagai perangkat pasif dalam jaringan fiber optik yang berfungsi sebagai titik akhir (termination) untuk kabel serat optik sebelum didistribusikan ke perangkat pengguna, OTB biasanya digunakan dalam instalasi jaringan FTTH (Fiber to the Home), gedung perkantoran, dan infrastruktur telekomunikasi untuk mengelola koneksi serat optik dengan rapi dan aman.
Fungsi dan Kegunaan Terminal FIber Optik
OTB memilliki sejulmlah fungsi dan kegunaan untuk mendukung kelancaran dan transfer data. Berikut empat fungsi utama OTB:
- Menyediakan Titik Terminasi Fiber Optik – OTB menjadi tempat peralihan dari kabel fiber utama ke kabel distribusi yang lebih kecil atau langsung ke perangkat pengguna.
- Perlindungan Serat Optik – Melindungi serat optik dari debu, kelembaban, dan gangguan fisik yang dapat mengganggu kualitas sinyal.
- Mempermudah Manajemen Kabel – Dengan desain modular dan port yang terorganisir, OTB membantu teknisi dalam instalasi dan pemeliharaan jaringan fiber optik.
- Meningkatkan Keandalan Jaringan – Dengan sistem koneksi yang stabil dan minim gangguan, OTB memastikan transmisi data tetap optimal.
Sementara itu, berikut kegunaan utama OTB untuk menjaga keandalan dan kualitas jaringan telekomunikai modern:
- Jaringan FTTH (Fiber to the Home): Digunakan untuk menghubungkan kabel fiber utama dengan pelanggan di rumah atau apartemen.
- Jaringan Perkantoran dan Komersial: Memastikan distribusi fiber optik yang rapi dan efisien di lingkungan kerja.
- Instalasi Telekomunikasi: Digunakan oleh penyedia layanan internet (ISP) untuk membangun infrastruktur jaringan yang andal.
- Data Center & Infrastruktur IT: Memfasilitasi pengelolaan kabel fiber di dalam data center untuk koneksi yang lebih stabil.
Apa saja Bagian-bagian OTB?
OTB terdiri dari beberapa komponen utama yang mendukung fungsI terminasi dan distribusi kabel fiber optik. Berikut adalah bagian-bagian utama OTB beserta fungsinya:
1. Enclosure (Casing OTB)
Casing OTB berfungsi sebagai pelindung utama bagi kabel fiber optik dan komponen internal OTB dari debu, air, dan benturan fisik. Biasanya terbuat dari plastik atau logam yang tahan terhadap kondisi lingkungan dan tersedia dalam berbagai ukuran tergantung kapasitas port yang diperlukan.
2. Adapter Panel
Merupakan panel yang menampung adapter fiber optik sebagai penghubung antara kabel fiber utama dan kabel distribusi. Adapter ini biasanya sesuai dengan jenis konektor yang digunakan, seperti SC, LC, atau ST.
3. Splice Tray (Tempat Penyambungan Serat Optik)
Berfungsi sebagai tempat untuk menyusun dan melindungi serat optik yang telah disambung (splicing). Komponen ini membantu menghindari kerusakan atau lekukan yang dapat mengganggu transmisi sinyal optik. Biasanya mendukung teknik penyambungan mekanik maupun fusion splicing.
4. Cable Entry and Exit Ports
Merupakan port yang digunakan untuk memasukkan dan mengeluarkan kabel fiber optik dari OTB. Port ini dilengkapi dengan karet pelindung atau grommet untuk mencegah masuknya debu dan air.
5. Fiber Management System
Merupakan sistem yang dirancang untuk mengatur kabel fiber optik di dalam OTB agar tetap rapi dan tidak kusut. Terdiri dari pengikat kabel, jalur pengarah kabel, dan pengaman tambahan untuk menjaga kabel tetap pada posisinya.
6. Splitter (Opsional, untuk FTTH dan Jaringan Distribusi)
Komponen ini digunakan dalam jaringan FTTH untuk membagi sinyal optik dari satu sumber ke beberapa pelanggan. Fungsinya untuk memastikan distribusi sinyal yang merata dengan minimal degradasi kualitas.
7. Grounding Point (Opsional, untuk OTB Metalik)
Digunakan pada OTB berbahan logam untuk menghubungkan sistem grounding guna mencegah gangguan listrik dan meningkatkan keamanan instalasi.
Apa saja Variasi OTB?
OTB hadir dalam berbagai jenis dan variasi sesuai dengan kebutuhan instalasi dan kapasitas jaringan. Berikut adalah beberapa jenis utama OTB yang umum digunakan dalam sistem jaringan fiber optik:
1. Berdasarkan Kapasitas Port
- OTB Kapasitas Kecil (1–4 Core/Port)
- Digunakan untuk aplikasi rumah tangga atau perkantoran kecil (FTTH – Fiber to the Home).
- Biasanya dipasang di dalam ruangan dan memiliki desain kompak.
- OTB Kapasitas Menengah (8–24 Core/Port)
- Cocok untuk perkantoran besar, gedung bertingkat, atau area komersial yang memiliki banyak koneksi fiber.
- OTB Kapasitas Besar (48–144 Core/Port atau lebih)
- Digunakan dalam infrastruktur telekomunikasi skala besar seperti pusat data dan jaringan metropolitan (Metro Ethernet).
2. Berdasarkan Lokasi Instalasi
- OTB Indoor (Dalam Ruangan)
- Dipasang di dalam gedung atau kabinet jaringan.
- Terbuat dari material plastik atau metal ringan untuk perlindungan yang cukup terhadap debu dan gangguan fisik ringan.
- OTB Outdoor (Luar Ruangan)
- Dirancang dengan casing tahan cuaca (IP65 atau lebih tinggi) untuk melindungi dari air, debu, dan suhu ekstrem.
- Digunakan dalam jaringan distribusi di luar ruangan seperti tiang telekomunikasi atau dinding luar gedung.
3. Berdasarkan Jenis Konektor & Distribusi
- OTB dengan Adaptor SC, LC, ST, atau FC
- Setiap OTB bisa dilengkapi dengan jenis adaptor yang berbeda sesuai kebutuhan jaringan.
- OTB dengan Splitter (Fiber Splitter Box)
- Memiliki splitter optik di dalamnya untuk membagi sinyal dari satu sumber ke beberapa jalur distribusi.
- Umumnya digunakan dalam jaringan GPON (Gigabit Passive Optical Network).
- OTB Wall-Mounted vs. Rack-Mounted
- Wall-Mounted: Dipasang di dinding untuk instalasi yang lebih rapi dan hemat ruang.
- Rack-Mounted: Dipasang di rak data center atau kabinet untuk kapasitas yang lebih besar dan kemudahan manajemen kabel.
Proses Implementasi OTB
Sebagai salah satu perangkat penting dalam infrastruktur jaringan fiber optik, implementasi OTB dapat membantu memastikan koneksi fiber optik yang rapi, terlindungi, dan mudah dikelola. Berikut tahapan implementasi OTB:
1. Perencanaan dan Pemilihan Lokasi
Sebelum instalasi, langkah pertama adalah menentukan lokasi strategis untuk pemasangan OTB. Lokasi ini harus memenuhi kriteria berikut:
- Dekat dengan titik distribusi utama agar koneksi ke perangkat pengguna lebih efisien.
- Terhindar dari gangguan fisik dan lingkungan seperti debu, air, atau suhu ekstrem yang dapat merusak serat optik.
- Mudah diakses oleh teknisi untuk mempermudah pemeliharaan dan troubleshooting.
2. Instalasi dan Pemasangan OTB
Setelah lokasi ditentukan, proses pemasangan OTB dilakukan dengan langkah-langkah berikut:
- Pemasangan box di dinding, rak, atau tiang sesuai dengan kebutuhan jaringan. Perlu diingat bahwa posisi pemasangan memungkinkan akses yang mudah untuk pemeliharaan.
- Penyambungan kabel fiber optik dari jalur utama (backbone) dimasukkan ke dalam OTB melalui jalur kabel yang tersedia. Serat optik kemudian disusun dan dipisahkan sesuai dengan jumlah koneksi yang dibutuhkan.
- Fusion splicing (konektorisasi), jika kabel serat optik perlu disambung maka menggunakan metode fusion splicing untuk memastikan sambungan memiliki redaman (loss) yang rendah. Alternatif lain dengan menggunakan konektor fiber optik seperti SC, LC, atau ST untuk penyambungan modular yang lebih fleksibel.
- Manajemen kabel dan labeling dilakukan dengan cara kabel yang masuk dan keluar dari OTB harus ditata dengan rapi menggunakan kabel ties atau manajemen tray. Setiap port dan kabel diberi label untuk mempermudah identifikasi saat pemeliharaan.
3. Pengujian dan Verifikasi
Setelah instalasi selesai, dilakukan pengujian untuk memastikan semua koneksi berfungsi dengan baik:
- Uji Redaman (Loss Test) menggunakan Optical Power Meter atau Optical Time Domain Reflectometer (OTDR) untuk memastikan kualitas sinyal.
- Uji Koneksi dengan menghubungkan OTB ke perangkat jaringan dan mengecek kestabilan transmisi data.
4. Pemeliharaan dan Monitoring
Agar performa OTB tetap optimal, perlu dilakukan pemeliharaan rutin, seperti:
- Pembersihan konektor dan serat optik untuk mencegah penurunan kualitas sinyal akibat debu atau kotoran.
- Pemeriksaan fisik OTB untuk memastikan tidak ada kabel yang rusak atau konektor yang longgar.
- Monitoring jaringan menggunakan software atau alat pengukuran optik untuk mendeteksi gangguan sejak dini.
Rekomendasi OTB di XDC Indonesia

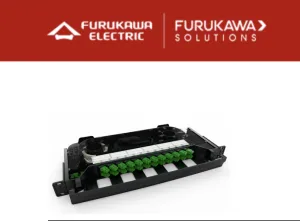

Source: OTB Furukawa Frame BX24
Untuk menjaga keandalan performa dan efisiensi jaringan fiber optik, XDC Indonesia merekomendasikan Furukawa Optical Distribution Frame BX24 sebagai solusi OTB. BX24 dirancang untuk memenuhi kebutuhan manajemen jaringan fiber optik secara efisien, aman, dan memiliki keandalan tinggi yang cocok untuk berbagai instalasi jaringan, termasuk lingkungan dengan keterbukaan ruang dan kebutuhan manajemen kabel yang tertata rapi.
Furukawa Optical Distribution Frame BX24 memiliki desain kompak untuk optimalisasi ruang dalam rak 19 inci, sehingga ideal untuk instalasi data center indoor, hingga gedung perkantoran. Bentuk ringkas dan modularnya memastikan minim penggunaan ruang dnegan instalasi lebih cepat dan mudah, tanpa mengorbankan kapasitas atau keandalan koneksi fiber optik. Di sisi lain, teknisi pun lebih mudah melakukan pemeliharaan dan penggantian sambungan, tanpa mengganggu jaringan yang sedang berjalan.
OTB ini telah dilengkapi perlindungan menyeluruh untuk sambungan fiber optik, termasuk perlindungan splicer dan konektor dari kerusakan akibat gangguan fisik atau lingkungan. Ditambah aksesoris pelengkap seperti pelindung kabel, penyekat, dan kabel ties untuk menjaga kabel tetap tertata rapi dan aman.
BX24 memastikan manajemen fiber optik yang optimal, sehingga koneksi tetap stabil dengan perlindungan optimal terhadap sambungan. Hal ini dapat mengurangi risiko kehilangan sinyal dan meningkatkan keandalan distribusi jaringan.
5 Fitur utama Furukawa Optical Distribution Frame BX24:
- 24 port untuk koneksi kabel fiber optik.
- Didesain untuk instalasi indoor dengan opsi pengaturan kabel fleksibel (2 atau 4 entri), mendukung kemudahan instalasi.
- Menampung hingga 48 sambungan dalam alas splice yang dilengkapi dengan pelindung untuk keamanan lebih baik.
- Dilengkapi pelindung kabel, penyekat, dan kabel ties untuk mempermudah pemasangan dan manajemen kabel.
- Garansi produk 12 bulan untuk memastikan keandalan dan kualitas.
Dapatkan Solusi OTB Hanya di XDC Indonesia
Dapatkan solusi Optical Termination Box dari Furukawa hanya di XDC Indonesia. XDC sebagai bagian dari CTI Group didukung tim IT profesional, berpengalaman, dan bersertifikat yang akan membantu Anda mulai dari tahap konsultasi hingga after sales support untuk memastikan proses instalasi Furukawa Optical Distributin Frame BX24 tanpa trial and error.
Tertarik mengimplementasikan solusi Furukawa? Segera konsultasikan kebutuhan bisnis Anda bersama tim XDC dengan klik link ini.
